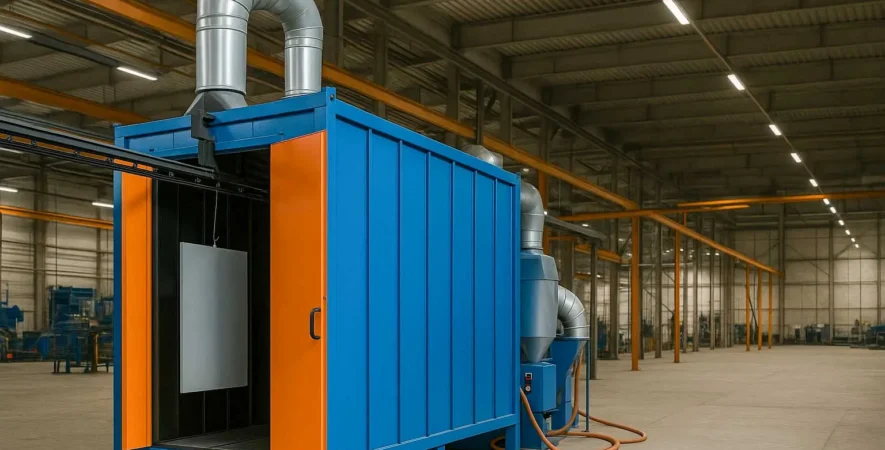

کوره پخت رنگ پودری

کوره پخت رنگ پودری

کوره پخت رنگ پودری چیست و چرا برای کیفیت نهایی حیاتی است؟

کوره پخت رنگ پودری مرحله‌ای کلیدی در خط رنگ پودری است و بلافاصله پس از پاشش، فرآیند ژل‌شدن و پخت کامل پوشش را بر عهده دارد. در یک کوره پخت رنگ پودری استاندارد، ذرات پودر در دمای مشخص نرم، ژل و سپس کیور می‌شوند تا فیلمی سخت، یکنواخت و بادوام روی قطعه شکل بگیرد. هرچه یکنواختی دمایی و گردش هوای کوره بهتر باشد، چسبندگی، براقیت، ضخامت و مقاومت خوردگی پوشش به استانداردهای بالاتری می‌رسد؛ در غیر این صورت، کوره پخت رنگ پودری که به‌موقع به دمای هدف نرسد یا اختلاف دمای بالایی داشته باشد، عیوبی مانند زیرپخت (under-cure)، پوست پرتقالی، تغییر براقیت یا افت چسبندگی ایجاد می‌کند. به همین دلیل، انتخاب و طراحی درست کوره پخت رنگ پودری مستقیماً کیفیت محصول، نرخ ضایعات و هزینه‌های تولید را تعیین می‌کند و با کنترل دقیق دما و جریان هوا می‌توان پایداری کیفیت را تضمین کرد.

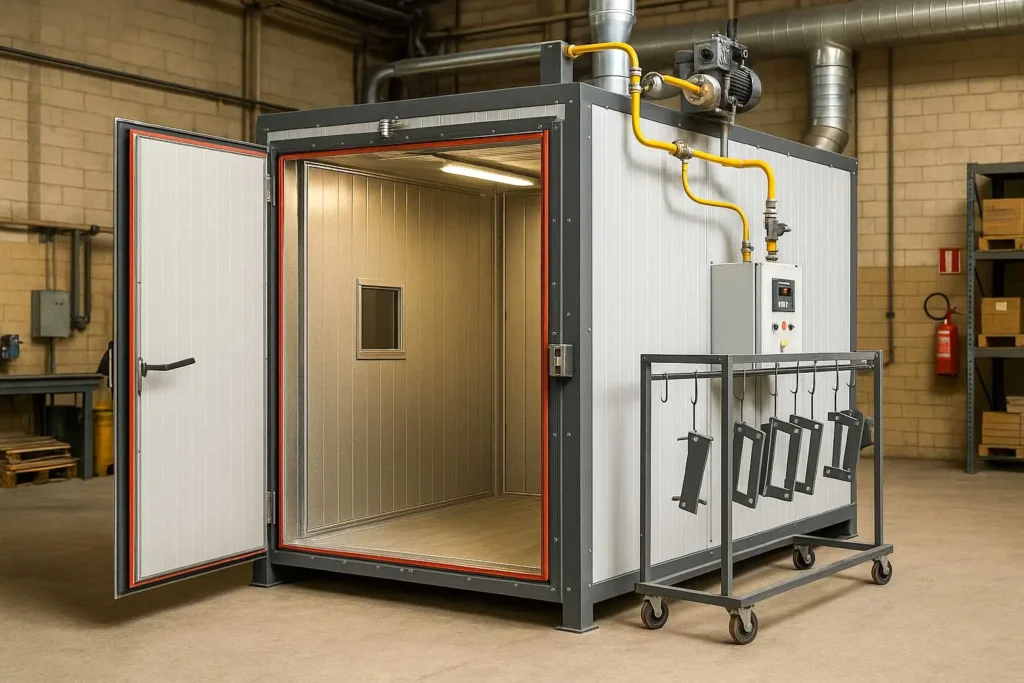

📦کوره باکسی (Batch/Box)



کوره باکسی

مناسب برای:

  • تیراژ کم تا متوسط، سفارش‌های متنوع، قطعات حجیم یا نامنظم (شاسی‌ها، کابین‌ها، قطعات سنگین).

  • کارگاه‌هایی که تعویض رنگ زیاد دارند یا تولیدشان فصلی/پروژه‌ای است.

ساختار فنی:

  • اتاقک عایق‌دار با درِ لولایی/کشویی؛ کف مسطح، ریل دستی یا ترولی.

  • گرمایش غیرمستقیم (مبدل حرارتی) با مشعل گاز/گازوئیل یا المنت برقی؛ فن سیرکولاسیون برای یکنواختی.

  • کنترل دما PID/PLC با پروفایل Ramp & Soak و رکورد دمایی.

گزینه‌های گرمایش و کنترل:

  • گاز شهری/گازوئیل: راه‌اندازی اقتصادی و توان بالا.

  • الکتریکی: تمیز و بدون دود، مناسب فضاهای محدود یا دسترسی نداشتن به گاز.

  • کنترل پیشرفته: چند ناحیه‌ای (Zone) برای قطعات سنگین، دیتالاگر داخلی/USB.

نکات طراحی و جانمایی:

  • عرض/ارتفاع مفید را بر اساس بزرگ‌ترین قطعه + ۱۰–۱۵٪ رزرو در نظر بگیر.

  • مسیر ورود لیفتراک/جرثقیل و گردش هوا را در چیدمان سالن لحاظ کن.

  • آب‌بندی درها و ضخامت عایق (پشم سنگ/سرامیک چندلایه) روی مصرف انرژی خیلی اثر دارد.

مزایا:

  • انعطاف فوق‌العاده در سایز قطعه و زمان پخت، تعویض رنگ سریع، هزینه اولیه کمتر.

محدودیت‌ها:

  • بهره‌وری پایین‌تر در تیراژ خیلی بالا؛ توقف برای بارگیری/تخلیه.

خطاهای رایج و راه‌حل:

  • زیرپخت لبه‌های قطعه‌های سنگین → استفاده از حسگر دمای قطعه (Part Temp) و افزایش مرحله پیش‌گرمایش.

  • اختلاف دمایی گوشه‌ها → تنظیم مسیر داکت/دیفیوزر فن و سرویس یاتاقان‌ها.

  • افزایش مصرف انرژی → بازبینی عایق و نوار آب‌بندی درها.

سفارشی‌سازی‌های پرطرفدار:

  • کف ریل‌دار، ترولی مقاوم به دما، پنجره بازدید، دو درب (Pass-Through) برای جریان یک‌طرفه.

  • شست‌وشوی سریع هوا پس از پخت برای خنک‌کاری ایمن.

چه زمانی انتخابش کنیم؟

  • وقتی تنوع قطعه و رنگ بالاست و ثبات ابعادی قطعات کم است؛ یا بودجه راه‌اندازی محدود داری.

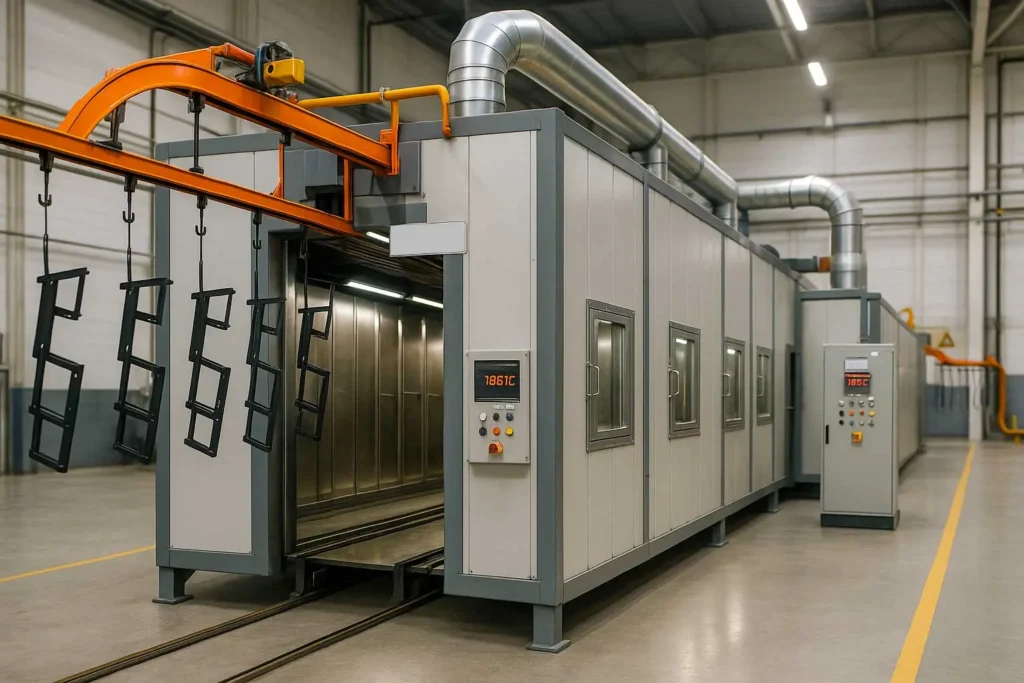

🛤️ کوره تونلی پودری (Continuous/Tunnel – I یا U)
کوره تونلی

مناسب برای:

  • خطوط پیوسته با نقاله سقفی/زمینی، تیراژ متوسط تا بسیار بالا و قطعات با ابعاد تکرارپذیر (پروفیل، بدنه لوازم، قطعات سری).

ساختار فنی:

  • ناحیه‌های مجزا: پیش‌گرمایش، پخت (Soak)، خنک‌کاری؛ دربک‌های ورودی/خروجی (Vestibule) برای نگهداشت دما.

  • چند فن سیرکولاسیون و داکت‌گذاری مهندسی برای یکنواختی طولی/عرضی.

  • امکان نصب IR/کاتالیستی به‌عنوان بوستر برای قطعات سنگین یا رنگ‌های خاص.

کنترل و همگام‌سازی:

  • PLC چند زون با کنترل سرعت نقاله؛ همگام با کابین پاشش و خشک‌کن قبلی.

  • رکوردگیری آنلاین پروفایل دما و هشدار عبور از حد مجاز (SPC کیفیت).

نکات طراحی و جانمایی:

  • طول کوره = سرعت نقاله × (زمان پیش‌گرمایش + زمان پخت + زمان خنک‌کاری).

  • چیدمان I شکل ساده و ارزان‌تر؛ U شکل برای صرفه‌جویی در فضا و مسیر اپراتوری کوتاه‌تر.

  • تعادل فشار هوا برای جلوگیری از خروج گرما و گردوغبار به سالن (نشتی منفی کنترل‌شده).

مزایا:

  • ظرفیت بالا، نرخ عبور ثابت، بهره‌وری انرژی بهتر در تولید سری.

محدودیت‌ها:

  • سرمایه‌گذاری اولیه بالاتر؛ انعطاف کمتر در تغییرات ناگهانی اندازه/مدل قطعه و رنگ‌های متنوع.

خطاهای رایج و راه‌حل:

  • کج‌نمایی جریان هوا و هات‌اسپات → بالانس فن‌ها و بازطراحی داکت.

  • آلودگی رنگ متقاطع (Cross-Contamination) → مدیریت نواحی و برنامه تعویض رنگ استاندارد.

  • ناهماهنگی با سرعت نقاله → قفل نرم‌افزاری بین کابین، کوره و خنک‌کن.

سفارشی‌سازی‌های پرطرفدار:

  • بازیافت گرما (Heat Recovery) برای پیش‌گرمایش هوای احتراق/ورودی.

  • نقاله دوشاخه (Bypass) برای سرویس بدون توقف خط.

  • خنک‌کاری کنترل‌شده برای رسیدن سریع به دمای لمس ایمن و بسته‌بندی.

چه زمانی انتخابش کنیم؟

  • وقتی تیراژ بالاست، ابعاد قطعه ثابت است و کنترل کیفیت یکنواخت و هزینه عملیاتی پایین اولویت دارد.

🧩 کوره هیبرید/ماژولار

مناسب برای:

  • واحدهایی که رشد تولید را در ۶–۱۸ ماه آینده پیش‌بینی می‌کنند؛ نیاز به شروع با سرمایه کمتر و امکان ارتقا تدریجی دارند.

ساختار فنی:

  • ماژول‌های باکسی که به‌مرور به‌صورت خط پیوسته به هم متصل می‌شوند؛ افزودن سِکشن‌های پیش‌گرمایش/پخت/خنک‌کاری در گام‌های برنامه‌ریزی‌شده.

  • قابلیت تغییر منبع گرمایش (مثلاً افزودن مشعل دوم یا مهاجرت از الکتریکی به گاز) در آینده.

کنترل و توسعه:

  • PLC مقیاس‌پذیر (I/O رزرو) و پنل HMI با قابلیت اضافه‌کردن زون‌های جدید.

  • پیش‌بینی مسیر نقاله آتی در جانمایی فعلی (سینی کابل، لوله‌کشی گاز، فونداسیون).

مزایا:

  • نقطه شروع اقتصادی، ریسک پایین، امکان فازبندی سرمایه‌گذاری و یادگیری تدریجی تیم.

محدودیت‌ها:

  • در شروع، بهره‌وری شبیه باکسی است؛ تا تکمیل ماژول‌ها به سطح تونلی نمی‌رسد.

  • نیاز به برنامه‌ریزی دقیقِ توسعه تا از دوباره‌کاری در سازه/داکت جلوگیری شود.

خطاهای رایج و راه‌حل:

  • نداشتن نقشه راه فنی → از ابتدا نقشه ارتقا مرحله‌ای و ظرفیت نهایی را مکتوب کن.

  • انتخاب کنترلر کوچک → حتماً PLC با ظرفیت Reserve و شبکه ماژولار انتخاب کن.

سفارشی‌سازی‌های پرطرفدار:

  • سکشن‌های داکتی آماده نصب، پنل‌های عایقی استاندارد، پکیج‌های Plug & Play فن/مشعل.

  • کیت ارتقای رکوردینگ و اتصال به MES/ERP برای ردیابی کیفیت.

چه زمانی انتخابش کنیم؟

  • وقتی نقدینگی اولیه محدود است ولی افق رشد روشن داری؛ یا می‌خواهی بازار را تست کنی بدون قفل شدن روی یک خط بزرگ.

نقش کوره پخت رنگ در خط رنگ الکترواستاتیک

کوره پخت رنگ پودری قلب مرحله نهایی خط رنگ الکترواستاتیک است؛ دمای خودِ قطعه را به ست‌پوینت می‌رساند و پوشش را به فیلمی سخت و بادوام تبدیل می‌کند. جانمایی بلافاصله پس از کابین پاشش، با بافر ورودی/خروجی، گردش هوای یکنواخت و کنترل PID/PLC، از گلوگاه شدن خط و افت کیفیت جلوگیری می‌کند.

کوره پخت رنگ پودری؛ ظرفیت‌سنجی و جانمایی از امروز تا رشد فردا

برای اینکه انتخاب ظرفیت «کوره پخت رنگ پودری» (باکسی یا تونلی) هم‌زمان پاسخ‌گوی نیاز فعلی و مقیاس‌پذیر برای آینده باشد، این چارچوب عملی را اجرا کن:

1) سه متغیر کلیدی، با شاخص‌های قابل سنجش



  • ابعاد و جرم قطعات: هرچه جرم/سطح بیشتر، انرژی و زمان گرمادهی تا دمای فلز (PMT) طولانی‌تر. در طراحی قلاب‌گذاری، فاصله آویزها را طوری بگیر که هم یکنواختی دما حفظ شود هم بار حرارتی به‌صورت یکنواخت توزیع گردد.

  • نرخ تولید هدف: تعداد قطعه در ساعت/شیفت، مستقیماً حجم مفید کوره باکسی یا طول کوره تونلی و گام آویزها (Pitch) را تعیین می‌کند.

  • پروفایل پخت: از دیتاشیت پودر، دمای هدف ۱۶۰–۲۰۰°C و زمان نگهداشت ۱۰–۲۰ دقیقه را بگیر؛ تفاوت «دمای هوای کوره» با «دمای فلز» را لحاظ کن (Heat-up + Soak).

2) محاسبه سریع ظرفیت – باکسی (Batch)



  • چرخه نمونه: بارگیری/تخلیه ۶ دقیقه + رسیدن فلز به دما ۱۰ دقیقه + نگهداشت ۱۵ دقیقه + ریکاوری ۴ دقیقه ⇒ ۳۵ دقیقه/بار.

    • بار/ساعت: ۶۰/۳۵ ≈ ۱.۷ بار

    • اگر هر بار ۸ قطعه آویزان شود ⇒ ≈ ۱۴ قطعه/ساعت.
      نکته‌ها:

    • دو شاسی گردشی (Swing/دو واگن) بگیر تا هم‌پوشانی بارگیری با پخت، توقف را کم کند.

    • برای رنگ‌های متنوع، باکسی انعطاف‌پذیرتر است (تعویض رنگ ساده‌تر، توقف کمتر برای آلودگی رنگی).

3) محاسبه سریع ظرفیت – تونلی (Continuous)

  • فرض: ۱۵ دقیقه نگهداشت @ ۱۸۰°C + ۸ دقیقه گرمادهی فلز + ۵ دقیقه خنک‌کاری ⇒ ۲۸ دقیقه اقامت مجموع.
    اگر Pitch آویز = ۰.۶ متر و تکت‌تایم = ۱ قطعه/دقیقه ⇒ سرعت خط ۰.۶ m/min.

    • طول مناطق گرم/سرد ≈ ۰.۶ × ۲۸ = ۱۶.۸ متر (+ وستیبول‌های ورود/خروج ~۲ متر) ⇒ ~۱۹ متر مفید.

    • با بافر قبل/بعد کوره و دسترسی سرویس، معمولاً به ۲۰–۲۲ متر فضای خط نیاز داری.
      نکته‌ها:

    • برای افزایش تیراژ، یا Pitch را کم کن یا سرعت را بالا ببر، به شرطی که زمان اقامت مؤثر کاهش پیدا نکند (PMT را لاگ کن).

    • افزودن IR بوستر ابتدای کوره می‌تواند زمان گرمادهی فلز را چند دقیقه کم کند.

4) برآورد انرژی (ساده اما کاربردی)

  • فرمول پایه برای گرم‌کردن قطعه: Q ≈ m × cₚ × ΔT
    مثال: ۱۲۰ kg فولاد × ۰.۵ kJ/kg·K × ۱۶۰ K ≈ ۹۶۰۰ kJ (≈ ۲.۷ kWh فقط برای قطعه).
    با احتساب گرمایش هوا/بدنه و تلفات و راندمان، ورودی واقعی معمولاً ۲–۳ برابر یا بیشتر است.
    کاربردی: با عایق ۱۵۰–۲۰۰ میلی‌متری، آب‌بندی درزها، ریکاوری هوای گرم و تنظیمات PID درست، مصرف را محسوس پایین می‌آوری.

5) جانمایی هوشمند «کوره پخت رنگ پودری»

    • جریان کارگاه: مسیر U شکل یا خطی (ورود شستشو → خشک‌کن → پاشش → کوره → سردکن → بسته‌بندی). تلاقی لیفتراک با مسیر قطعات را حذف کن.

    • فضا و دسترسی:

      • اطراف کوره حداقل ۱ متر راه سرویس؛ جلوی درهای باکسی ۲–۲.۵ متر برای مانور.

      • راهروی لیفتراک در مسیرهای اصلی ≥ ۳ متر (برای چرخش، ۳.۵–۴ متر).

      • ارتفاع آزاد متناسب با مونوریل/کانویر (اغلب ۴.۵–۶ متر).

    • زیرساخت: برق سه‌فاز پایدار برای فن‌ها و درایوها، گاز شهری/مشعل صنعتی طبق راهنمای سازنده، هوای فشرده برای عملگرها و پرده‌های هوا، تهویه و هوای تازه برای تعادل حرارتی سالن.

    • ایمنی و مقررات: اینترلاک درها، پرج قبل از اشتعال، حسگرهای دما/فشار، توقف اضطراری، اگزاست مناسب، و رعایت استانداردهای رایج ایمنی حرارتی.

    • کیفیت دما: یکنواختی ±۵°C در ناحیه نگهداشت؛ دیتالاگر PMT روی قطعه سنگین‌ وزن برای اعتبارسنجی پخت.

6) رزرو آینده ۱۰–۲۰٪، اما هوشمند

  • در کوره تونلی، فضا برای افزودن ماژول/زون و افزایش طول.

  • در کوره باکسی، امکان افزایش اندازه واگن/ظرفیت آویز یا افزودن یک باکس دوم موازی.

  • از همان ابتدا ظرفیت فن‌ها/داکت‌ها را کمی بزرگ‌تر بگیر تا با ارتقا، گلوگاه نشوند.

7) چک‌لیست سریع خرید/نصب

  • ضخامت و کیفیت عایق، آب‌بندی درها، یکنواختی دما، ظرفیت فن سیرکولاسیون، کیفیت مشعل/المنت و کنترلر PID، در دسترس‌بودن قطعات یدکی، ثبت دمای فلز (Data Logging)، و برنامه نگهداری دوره‌ای (اورهال فن/یاتاقان/آب‌بندی‌ها).

کیفیت پخت در کوره پخت رنگ پودری؛ از کنترل دما تا آزمون‌های نهایی

۱- یکنواختی دما (Temperature Uniformity)

    • هدف: اختلاف دمای سطح قطعه در نقاط مختلف حداقل باشد تا ضخامت، براقیت و چسبندگی پوشش یکنواخت بماند.

    • شاخص‌های پیشنهادی:

      • برای کار دقیق: ΔT قطعه ≤ 3–5°C

      • برای کار استاندارد: ΔT قطعه ≤ 8–10°C

    • روش پایش:

      • از ترموکوپل تماسـی روی خودِ قطعه (نه فقط سنسور هوای کوره پخت رنگ) استفاده کنید؛ نقاط سنگین، گوشه‌ها و لبه‌ها را هم‌زمان لاگ کنید.

      • یک پروفایل حرارتی (Heat Profile) بگیرید: دمای قطعه از شروع تا رسیدن به دمای هدف و مدت نگهداشت.

    • نکته طراحی: در کوره باکس رنگ اغلب با چیدمان صحیح قطعات، تنظیم دَمپرها و سیرکولاسیون فن‌ها می‌توان یکنواختی را بهبود داد. در کوره تونلی پودری، توزیع مشعل/هیتر و بالانس جریان هوا در زون‌ها حیاتی است تا قطعه در طول مسیر، دمای یکنواختی ببیند.

۲- دمای قطعه در برابر دمای هوا (Part vs. Air)

    • اصل مهم: معیار واقعی دمای قطعه است، نه دمای هوای داخل کوره پخت رنگ. قطعه‌های سنگین‌تر دیرتر گرم می‌شوند و اگر فقط به دماسنج هوا تکیه کنید، زیرپخت (Under-cure) رخ می‌دهد.

    • پروسیجر پیشنهادی:

      1. با ترموکوپلِ چسبان روی قطعه اصلی پروفایل بگیرید.

      2. وقتی دمای قطعه به دمای دستور پخت رسید، زمان نگهداشت را شروع کنید (نه وقتی هوای کوره به عدد رسید).

      3. پروفایل را ذخیره و به‌عنوان مرجع خط رنگ پودری نگه دارید.

۳- زمان و دستور پخت (Cure Schedule)

  • رنج رایج پودرها: حدود 160–200°C با نگهداشت 10–20 دقیقه (طبق دیتاشیت پودر).

  • بهینه‌سازی:

    • اگر در لبه‌ها پُخت کامل است اما در نقاط سنگین زیرپخت، دبی و مسیر گردش هوا را بهبود دهید یا دمای ست‌پوینت را کمی بالا ببرید/زمان را افزایش دهید.

    • برای تولید پیوسته در کوره تونلی پودری، طول زون‌های پیش‌گرمایش/پخت را با نرخ تولید و جرم قطعات هماهنگ کنید.

۴- ضخامت و براقیت (Film Build & Gloss)

  • ضخامت هدف: مطابق دیتاشیت پودر (مثلاً 60–120 میکرون برای بسیاری از سیستم‌ها).

  • کنترل:

    • قبل از کوره، با گیج ضخامت تر (کمّی) و بعد از کوره با گیج الکترومغناطیسی/eddy current ضخامت را ثبت کنید.

    • براقیت را با گلاس‌متر زاویه مناسب (مثلاً 60°) بسنجید و تلرانس را در SOP خط ثبت کنید.

۵-  آزمون‌های پایش کیفیت پوشش

  • چسبندگی (Cross-Hatch): مطابق روش‌های رایج (مانند ASTM D3359).

  • سختی (Pencil/دراگر): بر اساس دستورالعمل استاندارد (مانند ASTM D3363).

  • ضربه (Impact): برای ارزیابی انعطاف/چسبندگی (مانند ASTM D2794).

  • مه‌نمکی/خوردگی: برای قطعاتی که در محیط خورنده هستند (مانند ASTM B117).

  • تست حلال (MEK Rub): سنجش کامل‌بودن پخت؛ اگر به‌سرعت اثر می‌گذارد، احتمال زیرپخت بالاست.

  • ثبت نتایج: نتایج را به پروفایل حرارتی همان بچ لینک کنید تا بتوانید به‌صورت علّی اشکال‌یابی کنید.

۶- خطاهای رایج و درمان

  • زیرپخت (Under-cure): چسبندگی ضعیف، مقاومت شیمیایی کم، افت براقیت.

    • راهکار: افزایش زمان نگهداشت بر حسب دمای قطعه، بهبود سیرکولاسیون، کاهش بارگذاری بیش از حد رَک.

  • بیش‌پخت (Over-cure): زردی، کاهش ضربه‌پذیری.

    • راهکار: کاهش زمان/دما طبق پروفایل واقعی قطعه.

  • نایکنواختی: تفاوت ضخامت/براقیت بین مرکز و لبه‌ها.

    • راهکار: تغییر چیدمان قطعات، اطمینان از فاصله‌های تنفسی، تنظیم دَمپرها و مسیر جریان.

۷- ارتباط کیفیت با «قیمت کوره پخت رنگ»

کوره پخت رنگ پودری با عایق مناسب، سیرکولاسیون دقیق، کنترلر PID و سیستم ثبت پروفایل ممکن است «گران‌تر» باشد، اما:

    • هدررفت انرژی کمتر

    • کاهش مرجوعی و دوباره‌کاری

    • یکنواختی پایدار در تیراژ بالا
      این‌ها در مجموع، هزینه تمام‌شده را پایین می‌آورند و اختلاف قیمت کوره پخت رنگ را در عمل جبران می‌کنند.

۸- چک‌لیست سریع اپراتوری در خط رنگ پودری

ترموکوپل روی قطعه‌ی بحرانی نصب و لاگ‌برداری شد؟

رسیدن دمای قطعه به ست‌پوینت و سپس شروع تایمر نگهداشت؟

ثبت ضخامت (قبل/بعد)، براقیت و نتایج تست MEK؟

کنترل یکنواختی با نمونه‌برداری از لبه‌ها/گوشه‌ها؟

در کوره باکس رنگ: بارگذاری بیش از حد/تراکم رَک نداریم؟

در کوره تونلی پودری: سرعت کانوایر/طول زون‌ها با جرم و تیراژ هماهنگ است؟

مصرف انرژی و راهکارهای بهینه‌سازی

  • عایق‌کاری کافی: ضخامت و کیفیت عایق، بزرگ‌ترین اهرم کاهش مصرف است.

  • آب‌بندی درها و درزها: نشتی‌های کوچک، بار گرمایی را به‌شدت بالا می‌برند.

  • بازیافت گرما (Heat Recovery): استفاده از هوای خروجی گرم برای پیش‌گرمایش هوای ورودی.

  • کنترل هوشمند: کنترلر PID/PLC با زمان‌بندی روشن/خاموش، حالت آماده‌به‌کار و مدیریت شیفت‌ها.

  • نگهداری پیشگیرانه: فنِ تنظیم‌نشده یا فیلتر کثیف، هم مصرف را بالا می‌برد هم یکنواختی دما را خراب می‌کند.

راه‌اندازی، ایمنی و تحویل‌گیری کوره پخت رنگ پودری

  • بازرسی نصب و زیرساخت‌ها: پس از نصب مکانیکی و لوله‌کشی گاز/برق، اتصالات، عایق‌کاری درها و آب‌بندی درزها در «کوره پخت رنگ پودری» کنترل می‌شود. تراز بودن ریل‌ها/کانوایر و گشتاور سفتی پیچ‌ها ثبت می‌گردد.

  • تست‌های ایمنی و عملکرد: تست نشت گاز، بررسی توالی ایمنی مشعل (پرچ‌فلیم، جرقه‌زن، رله شعله)، صحت اینترلاک‌ها (درِ کوره، فن‌ها، فشار گاز) و راه‌اندازی فن‌های سیرکولاسیون/اگزاست انجام می‌شود تا از قطع خودکار در شرایط ناایمن مطمئن شویم.

  • کالیبراسیون و تیونینگ: دماسنجی مرجع روی سنسورها (TC/RTD) انجام و آفست‌ها در کنترلر اعمال می‌شود. سپس پارامترهای PID و ظرفیت مشعل برای رسیدن نرم و پایدار به ست‌پوینت در «کوره پخت رنگ پودری» تنظیم می‌گردد.

  • پروفایل‌گذاری دما (Recipe): برای هر پودر، رمپ–سوک–کول تعریف می‌شود؛ تأکید بر دمای قطعه نه فقط دمای هوای کوره. با دیتالاگر چندنقطه‌ای، یکنواختی دما و زمان ماند را راستی‌آزمایی و رِسپی‌ها نام‌گذاری/آرشیو می‌شوند.

  • آموزش اپراتور و بارگیری صحیح: چیدمان قطعات با فاصله‌ی مناسب، رعایت جهت جریان هوا، حداقل‌سازی سایه‌ی حرارتی و استفاده از رکوردرها آموزش داده می‌شود. اپراتور می‌آموزد چگونه با آلارم‌ها و اینترلاک‌ها کار کند و کیفیت پخت را از روی براقیت/سختی/چسبندگی پایش نماید.

  • چک‌لیست‌های نگهداشت و مستندسازی: چک‌لیست روزانه/هفتگی (تمیزی فیلترها، صدای غیرعادی فن، آب‌بندی درها، صحت سنسورها) و لاگ‌بوک انرژی/دما تهیه می‌شود.

  • معیارهای تحویل (SAT): زمان گرم‌شدن تا ست‌پوینت، یکنواختی دمای ناحیه‌های مختلف، پایداری دما در بازه‌ی توصیه‌شده دیتاشیت پودر و کیفیت پوشش، به‌عنوان معیارهای پذیرش «کوره پخت رنگ پودری» ثبت و امضا می‌شوند.

ایمنی در کوره پخت رنگ – اصول ضروری



کار با کوره پخت رنگ پودری فقط به داشتن تجهیزات استاندارد خلاصه نمی‌شود؛ اجرای روال‌های کنترلی، آموزش مداوم و پایش مستمر، ضامن کیفیت و بی‌خطر بودن تولید است. موارد زیر را به‌صورت چک‌لیست عملیاتی اجرا کنید:

۱- تهویه و کیفیت هوا

  • طراحی تهویه عمومی و موضعی (اگزاست + هوای جبرانی) به‌گونه‌ای که گرمای اضافی و بخارات از مسیرهای مشخص تخلیه شوند و درهای کوره در فشار متعادل بمانند.

  • استفاده از فیلترهای تمیز و کانال‌کشی آب‌بندی‌شده؛ نشتی هوا = هدررفت انرژی و نوسان دما.

  • در نزدیکی درِ ورودی/خروجی پردهٔ هوا یا دهلیز (Vestibule) برای جلوگیری از فرار حرارت پیش‌بینی شود.

۲- ایمنی گاز و احتراق

  • سنسور و قطع‌کن خودکار گاز، تست نشتی (پیش و پس از نصب) و سرویس دوره‌ای مشعل الزامی است.

  • شعله‌نگهدار/سنسور شعله (UV/IR)، سویچ‌های فشار، و شیر برقی ایمن (Fail-Safe) حتماً فعال باشند.

  • پیش از روشن‌کردن مشعل، سیکل Purge اجرا شود (چند بار تعویض هوای محفظه)، سپس جرقه‌زنی و پایش شعله.

  • شیر قطع اضطراری گاز در دسترس، برچسب‌گذاری واضح و تست دوره‌ای عملکرد.

۳- قفل‌های ایمنی، لیمیت‌سوئیچ و اضافه‌دما

  • لیمیت‌سوئیچ درب مانع از روشن بودن مشعل در حالت نیمه‌باز می‌شود؛ سلامت اینترلاک‌ها را روزانه چک کنید.

  • ترموستات اضافه‌دما (Over-Temp) و آلارم صوتی/نوری در محدودهٔ دید اپراتور باشند.

  • دکمهٔ E-Stop کنار درب و تابلو برق نصب و برچسب‌گذاری شود.

۴- ایمنی الکتریکی و ارت

  • تابلو مستقل با حفاظت RCD/MCB، ارت استاندارد و کابل‌های با تحمل دمای محیط نصب شود.

  • از عبور کابل‌ها از مسیرهای داغ/تیز جلوگیری کنید؛ ترمینال‌ها را ماهانه ری‌تورک کنید.

  • موتور فن‌ها دارای حفاظت اضافه‌بار و تهویهٔ کافی باشند.

۵- تجهیزات حفاظت فردی (PPE) و ارگونومی

  • دستکش نسوز، عینک ایمنی، کفش ایمنی و لباس آستین‌دار نسوز در هنگام بارگیری/تخلیه.

  • برای قطعات سنگین، از ترولی/قلاب‌های استاندارد و آموزش روش بلندکردن ایمن استفاده شود.

  • حفاظتی برای تماس تصادفی بدن با بدنهٔ داغ (گارد/نرده) تعبیه کنید.

۶- آتش‌سوزی و واکنش اضطراری

  • خاموش‌کننده‌های خشک ABC در دسترس، تاریخ‌دار و آموزش استفادهٔ عملی برای تیم.

  • در صورت بروز حریق: E-Stop را بزنید، گاز را ایزوله کنید، از بازکردن ناگهانی درب خودداری کنید تا شعله‌ورشدن مجدد رخ ندهد.

  • سناریوهای اضطراری (نشت گاز، افت برق، حبس اپراتور، حریق) را هر فصل تمرین کنید.

۷- نظافت و کنترل گردوغبار

  • پودر رنگ ریزگرد قابل‌اشتعال است؛ نظافت روزانهٔ کف/سطوح با مکندهٔ صنعتی مناسب انجام شود.

  • از دمیدن هوای فشرده روی گردوغبار خودداری کنید (پخش و ایجاد ابری از ذرات).

  • فیلترها/سیکلون‌ها طبق برنامه تخلیه و سالم بودن گسکت‌ها کنترل شود.

۸- روال‌های کاری، آموزش و مستندسازی

  • SOP روشن برای روشن/خاموش‌کردن، بارگذاری، بازدید قبل از شیفت، و قبول/رد محصول تدوین و در دسترس باشد.

  • آموزش بدو ورود + بازآموزی فصلی: خواندن آلارم‌ها، کار با رکوردر، تکمیل چک‌لیست‌ها، گزارش‌دهی ناهنجاری‌ها.

  • «اجازهٔ کار مجدد» پس از هر خطای ایمنی فقط با امضای سرپرست صادر شود.

۹- برنامهٔ بازدید و PM پیشنهادی

  • روزانه: تست اینترلاک‌ها، مشاهدهٔ شعله/صدای فن، نشت‌یابی ظاهری گاز، چک دمای پوسته.

  • هفتگی: تمیزکاری فیلترها، بررسی آب‌بندی درب‌ها، ثبت افت/افزایش غیرعادی زمان رسیدن به ست‌پوینت.

  • ماهانه: کالیبراسیون سنسورها، روغن‌کاری یاتاقان‌ها، تست عملکرد Over-Temp و سناریوهای اضطراری.

  • فصلی/سالانه: ممیزی کامل ایمنی و بالانس هوا؛ بازبینی عایق، کانال‌ها و دودکش.

قیمت کوره پخت رنگ؛ چه عواملی مؤثرند؟

عبارت «قیمت کوره پخت رنگ» تابعی از این متغیرهاست:

  • ابعاد مفید و دمای کاری، نوع عملکرد (باکسی یا کوره تونلی پودری)

  • نوع گرمایش (گاز/گازوئیل/الکتریک) و توان نامی

  • کیفیت شاسی و ورق، ضخامت و جنس عایق

  • سطح اتوماسیون (PID ساده تا PLC پیشرفته با دیتالاگر)

  • تعداد و توان فن‌ها، طراحی داکت و میزان یکنواختی

  • امکانات ایمنی، برند قطعات و خدمات پس از فروش

نکته: ارزان‌ترین گزینه لزوماً کم‌هزینه‌ترین در چرخه عمر نیست؛ مصرف انرژی، توقف خط و ضایعات می‌توانند هزینه اولیه پایین را خنثی کنند. همیشه TCO (مجموع هزینه مالکیت) را مقایسه کنید.

چک‌لیست خرید هوشمند برای کارفرما

  • ظرفیت، ابعاد قطعه و نرخ تولید هدف را مکتوب کنید.

  • دیتاشیت رنگ‌های مورد استفاده (دمای/زمان پخت) را به سازنده ارائه دهید.

  • درباره یکنواختی دما، ظرفیت فن و طرح داکت سؤال کنید.

  • نوع کنترل (PID/PLC)، قابلیت رکورد پروفایل و گزارش‌گیری را مشخص کنید.

  • جزئیات ایمنی (لیمیت‌سوئیچ، سنسور گاز، قطع اضطراری) را بررسی کنید.

  • کیفیت عایق، ضخامت ورق و پوشش ضدخوردگی بدنه را مطالبه کنید.

  • برنامه آموزش، گارانتی، قطعات یدکی و سرویس دوره‌ای را در قرارداد بگنجانید.

پرسش‌های پرتکرار

  • آیا کوره باکسی برای همه مناسب است؟

اگر تنوع قطعه و رنگ زیاد است و تیراژ متوسط دارید، کوره باکس رنگ (باکسی) انتخاب هوشمندانه‌ای است. برای تیراژ بسیار بالا و تولید پیوسته در خط رنگ پودری، معمولاً کوره تونلی پودری مقرون‌به‌صرفه‌تر و یکنواخت‌تر عمل می‌کند. در نهایت، بسته به نوع محصول و ظرفیت، نوع کوره پخت رنگ را انتخاب کنید.

  • دمای پخت استاندارد چقدر است؟

به نوع پودر بستگی دارد و دیتاشیت مرجع است. در بسیاری از موارد، دامنه‌های رایج ۱۶۰ تا ۲۰۰ درجه سانتی‌گراد با نگهداشت ۱۰–۲۰ دقیقه مطرح می‌شود. مهم این است که این زمان/دما روی قطعه در کوره پخت رنگ پودری تأمین شود، نه صرفاً هوای داخل کوره.

  • چگونه یکنواختی دما را بسنجیم؟

با نصب چند سنسور روی قطعه و نقاط مختلف محفظه و ثبت پروفایل دما. اختلاف زیاد نشان‌دهنده مشکل در گردش هوا یا تنظیم مشعل است. در مقایسه، کوره تونلی پودری به‌دلیل جریان پایدار معمولاً یکنواختی بهتری نسبت به کوره باکس رنگ دارد، البته طراحی داکت و فن تعیین‌کننده است.

  • مصرف انرژی را چگونه کم کنیم؟

عایق باکیفیت، آب‌بندی دقیق درزها، بازیافت گرما و کنترل هوشمند (PID/PLC) همراه با نگهداری منظم بیشترین اثر را دارند. توجه کنید کاهش مصرف انرژی و ضایعات در بلندمدت روی قیمت کوره پخت رنگ از منظر «هزینه چرخه عمر» اثر می‌گذارد و انتخاب مدل بهینه کوره پخت رنگ را توجیه‌پذیرتر می‌کند.

  • آیا می‌توان کوره را بعداً بزرگ‌تر کرد؟

بله؛ در طراحی ماژولار/هیبرید امکان توسعه وجود دارد. می‌توانید از باکسی شروع کنید و با رشد تیراژ، سکشن‌های پیش‌گرمایش/پخت/خنک‌کاری اضافه کرده یا به خط پیوسته نزدیک شوید. این مسیر ارتقا اگر از ابتدا با سازنده هماهنگ شود، هم‌راستاسازی با خط رنگ پودری و مهاجرت احتمالی به کوره تونلی پودری را ساده می‌کند.

  • نویسنده : PARS koure
  • منتشر شده در : شهریور ۲۳, ۱۴۰۴
  • دسته بندی : مقالات

اشتراک گذاری :

محصولات

دسته بندی ها

برچسب ها

کوره پخت رنگ پودری
